モデル図

固有モード図、応力/変位図、検定比図

例)応力/変位図のツリーウィンドウにある項目を連続印刷する

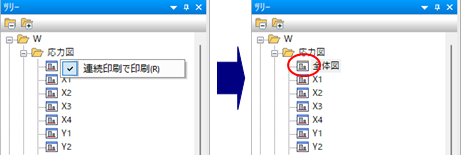

1. 印刷しない項目がある場合は、ツリーウィンドウからその項目をマウスで指定し、右クリックでボップアップメニューを表示します。
   ポップアップメニューから[連続印刷で印刷]のチェックをはずすと、アイコンがグレー表示になり、その項目は印刷されません。

2. 【連続印刷】を選択、プリンタへ出力する前に、出力イメージを画面に表示して確認する場合は、【連続印刷プレビュー】を選択します。


   ※	ウィンドウ内で右クリックしてポップアップメニューを表示し、ポップアップメニューから[連続印刷]、[連続印刷プレビュー]を選択しても行うことができます。

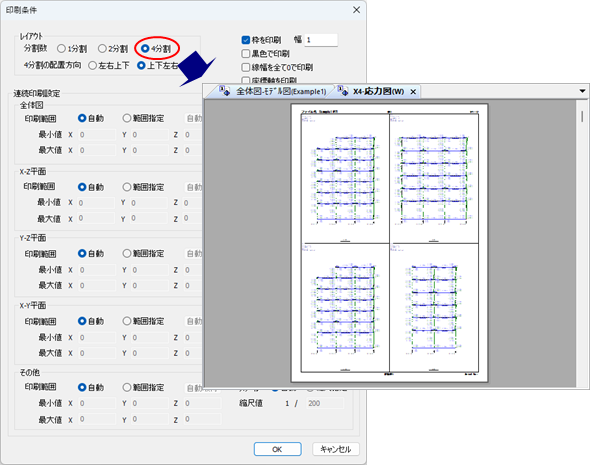

   また、【印刷条件】で分割レイアウトを設定すると、同じ用紙に最大4つの応力/変位図を印刷することができます。
